首页高炉均压放散阀消声器系阻抗复合型，内部吸声元件可灵活更换，可与不同规格的高炉均压放散阀配套。
二、适用范围
主要用于控制高炉炉顶均压放散气体产生的动力性噪声，适用于1000、1200、1350、2500、3000、4000m3等高炉。
气体体积：36-80m3；
气体压力：20-40Pa；
气体温度：1-400℃；
放散时间：5-20S

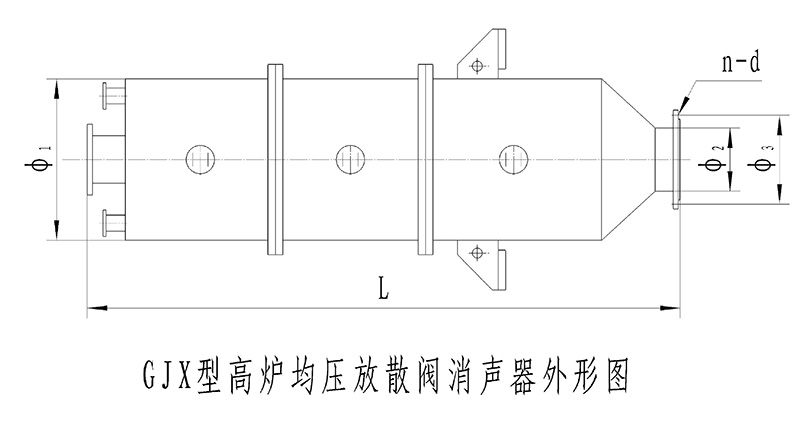

三、规格、性能、外形尺寸
表1
| 消声器 型号 |
适 用 放 散 条 件 | 外形尺寸（mm） | 排 气 管 法 兰 尺 寸 | 平均 消声量dB（A） |
压力 损失（Kpa） |
||||||
| 气体压力（MPa） | 气体 体积（m3） |
气体温度 （℃） |
放散 时间 （s） |
L | Φ1 | 螺纹分布尺寸 | |||||
| Φ2 | Φ3 | n-d | |||||||||
| GJX-1 | 0.22 | 40 | 5-150 | 5 | 6800 | 1980 | 1200 | 1320 | 32-Φ30 | ＞30 | ＜10.00 |
| GJX-2 | 0.25 | 80 | 100 | 10 | 9500 | 2721 | 1800 | 1970 | 44-Φ39 | ＞30 | ＜10.00 |
| GJX-3 | 0.22 | 40 | ≤150 | 5 | 7660 | 1980 | 1220 | 1320 | 32-Φ30 | ＞30 | ＜10.00 |
| GJX-4 | 0.2 | 36 | ≤150 | 5 | 7660 | 1980 | 1220 | 1320 | 32-Φ30 | ＞30 | ＜10.00 |
| GJX-5 | 0.4 | 80 | ＜150 | 10-20 | 9500 | 2500 | 1620 | 1760 | 40-Φ36 | ＞30 | ＜10.00 |
| GJX-6 | 0.25 | 75 | 150-400 | 5 | 10150 | 2700 | 1620 | 1760 | 40-Φ36 | ＞30 | ＜10.00 |
| GJX-7 | 0.25 | 77 | 100-120 | ≤8 | 9800 | 2800 | 1800 | 1970 | 44-Φ39 | ＞30 | ＜10.00 |
