首页一、结构形式
高炉冷风放风阀消声器系阻抗复合型结构，由阻性段与喷注段组成，整个系列可与不同规格的放风阀配套。
二、适用范围
主要用于控制高炉放风阀放散气体产生的动力性噪声，适用于300、600、750、1000、1200、1500、2000、2500、3000至4000m³ 炉容的高炉。
三、规格、性能、外形尺寸
表1高炉冷风放风阀消声器系列
|
消声器 |
适用 |
适用压力 |

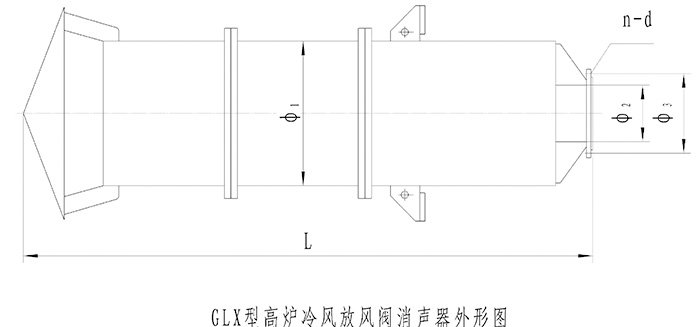

外形尺寸（mm） |
法 兰 尺 寸 |
平均 |
压力 |
|||
|
L |
Φ1 |
Φ2 |
螺孔分布尺寸 |
||||||
|
Φ3 |
n-d |
||||||||
|
GLX-1 |
1000 |
0.17 |
500 |
1900 |
600 |
705 |
20-Φ25 |
＞20 |
＜20.00 |
|
1400 |
0.16 |
||||||||
|
1500 |
0.16-0.18 |
||||||||
|
GLX-2 |
1800 |
0.14 |
6000 |
2200 |
800 |
920 |
24-Φ30 |
＞20 |
＜20.00 |
|
2000 |
压缩比0.35 |
||||||||
|
2200 |
0.35 |
||||||||
|
GLX-3 |
2700 |
0.16 |
6500 |
2500 |
900 |
1020 |
24-Φ30 |
＞20 |
＜20.00 |
|
3000 |
压缩比0.40 |
||||||||
|
GLX-4 |
3250 |
0.28 |
7000 |
2600 |
1000 |
1120 |
28-Φ30 |
＞20 |
＜20.00 |
|
3580 |
0.28 |
||||||||
|
GLX-5 |
4250 |
0.30 |
8000 |
2700 |
1200 |
1320 |
32-Φ30 |
＞25 |
＜20.00 |
|
4500 |
压缩比0.40 |
||||||||
|
GLX-6 |
6000 |
压缩比0.40 |
9500 |
2800 |
1400 |
1520 |
36-Φ30 |
＞25 |
＜20.00 |
|
GLX-7 |
8800 |
压缩比0.40-0.50 |
10000 |
2840 |
1500 |
1620 |
40-Φ30 |
＞25 |
＜20.00 |
