一、结构和作用原理

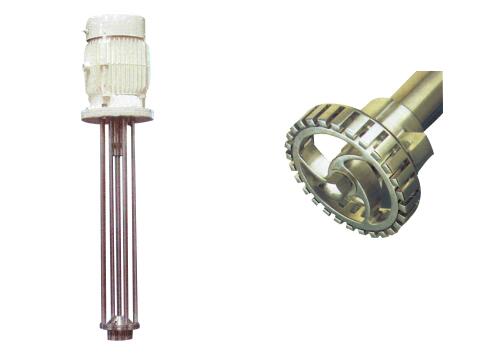

本厂生产的高剪切乳化机主要由电动机、上轴承座、立柱、上下定子、上下转子及下轴承座等组成。
高剪切混合乳化机的多功能和安全可靠的特性，为用户提供了较传统设备更为独特而有效的混合效果，机械和液压的高速剪切是本机的关键所在，转子和定子的精密配合，确保了物料每分钟承受几十万次的剪切，用户可获得更均匀的、高品质的产品。

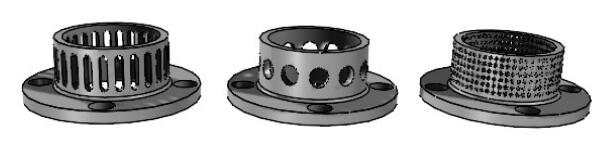

高速运动的转子和紧密配套的定子将物料从混合乳化头的两侧吸入，转子将物料带到外围叶片，当物料通过定子头时被四处喷射，承受强烈的机械和液压的剪切，同时新的物料又被带进转子中心。四处喷射的物料碰到槽壁后反弹，完成了物流循环。上部定子、转子的作用是直接吸引上层液体向下进入剪切区，促使轻质粒子并入到配料中去，促使料罐内的物料表层形成紊流，从而避免了一般的高剪切乳化机、高速分散机、浆式搅拌机等机型出现的整体旋涡，用有限的功率很大程度地提供新的介质表面是本混合乳化机设计的追求目标。本机上部定子一律为大圆孔；下部定子根据不同工艺要求设计成三种不同类型，使该机应用范围更广泛。 1、长圆孔（图1）
a、混合用定子头四周均布精密加工的垂直的长圆形的孔。
b、该混合乳化头主要适用于高粘度物料的混合、颗粒细化。很大程度地提供剪切表面，介质或颗粒通过混合头时尺寸被迅速减小，提高了混合乳化效果。用途更广。
2、大圆孔（图2）
a、主要起粉碎作用。定子头四周均布较大直径圆形通孔。
b、大圆孔主要用于普通混合工艺中减小物料颗粒尺寸。头内圆形通孔使介质更好地作环形运动，适用于中等粘度物料的循环。
3、小圆孔（图3）
a、定子头四周均布精密加工的小圆形孔。
b、乳化头主要用于解决困难的乳化工艺和极精细粉粒的悬浮。 二、应用范围
该机应用于石油、化工、日用化工、纺织、农药、食品等工业部门的乳化、分解、溶解、分散和均质等工艺，极好的、多功能的特点和纯粹的混合原理大大提高了混合效率，具有广泛的通用性和灵活性。图4结构适用于常压无密封要求的场合，图5结构适用于有压力要求无泄漏场合。

应用实例
精细化工	颜料、塑料助剂、填料分散、胶黏剂、塑料跑道、树脂乳化、改性塑料、硅油乳化、热融胶、密封剂、胶水、染料、糊料、浆料、整理剂、表面活性剂、均染剂、碳黑分散、防粘剂、脱模剂、消泡剂、氟清洗剂、光亮剂、皮革助剂、颜料膏、蜡乳化、杀菌剂、絮凝剂、混凝剂
石油化工	润滑油、重油乳化、柴油乳化、原油乳化、改性沥青、乳化沥青、催化剂、蜡乳化
生物医药	注射剂、抗菌素、药乳液、药乳膏、保健品、微胶囊乳化、细胞组织破碎
涂料油墨	印刷油墨、乳胶漆、建筑涂料、纳米涂料、光固化涂料、涂料助剂、碳黑分散、汽车漆、打印墨水、釉、膨润土
农 药	杀虫剂、种衣剂、除草剂、药乳油、化肥、农药助剂、绿色农药
纳米材料	纳米材料的分散、解聚
食品工业	果汁、果酱、冰淇淋、乳制品、食品添加剂、茶饮料、巧克力、豆奶、香精
日化产品	液体洗涤剂、面霜、唇膏、洗面奶、硅油乳化、日用香精、护肤品
造 纸	纸浆、胶黏剂、松香分散、助剂、染料、树脂乳化

三、技术参数

型号	100L	100Lx	101	105	110	125	130	150	175	1100
功率	0.30	0.30	1.1	4	7.5	18.5	22	37	55	75
转速	0-10000	0-15000	2880	2880	2880	1440	1440	1440	1440	1440
A	35	35	88	103	121	158	217	279	325	330
B	64	—	140	157	190	258	290	356	440	432
C	279	100- 250	622/ 584	838/ 787	1130/ 1057	1283/ 1321	1372	1638	1994	2599
D	—	—	889/ 1162	1168/ 1469	1575/ 1839	1854/ 2276	2108/ 2477	2362/ 3023	2794/ 3378	3516 /4115
E	—	—	250	300	370	450	450	450	559	559
容积L	1.1-10	≤500mL	15- 100	50- 200	90- 1000	150- 2000	200- 3000	800- 5000	1500- 8000	1500- 20000
重量Kg	16	10	41	73	168	300	523	614	818	955

注：表中分母值为图5结构中的C、D值。
四、本厂该产品先进之处、品质保证：
1、采用双吸头机构，很大程度地促进混合、分散、粉碎、乳化。
2、主轴、底轴承、双吸头均采用易拆换结构，维护、更换零件半小时内轻松完成。
3、定子、转子为精密铸件，美观、万千产品同一质量保证。
4、整体无螺栓联结支架，结构刚性大，上下法兰同心度好。
5、二十个月包修，常年出厂价供应配件。
6、以纳米材料为轴承，耐用、抗腐蚀。
