螺带螺杆式搅拌器

序号	搅拌器型式	常用尺寸	常用运转条件及粘度范围	流动状态	适用范围	备注
102	LG	DJ/D=0.4～0.5 D/DJ=1 h/DJ=2.5	μ＜10⁵cp n=0.5～50rpm V＜2m/s	轴向流,为慢速型搅拌器,层流区操作,流体沿螺旋面上升或下降形成轴向的上下循环	适用于中高粘度液的混合和传热	螺杆直径小可偏心放入搅拌槽内,桨叶离壁距离＜1/20dj,槽壁可起挡板的作用
103	LGH	DJ/D=0.4～0.5 D/DJ=1 h/DJ=2.5	μ＜10⁵cp n=0.5～50rpm V＜2m/s	带上导流筒,轴向流加强,在导筒内外形成向下或向上的循环	适用于中高粘度液的混合和传热	D′=0.7DJ
104	LD	DJ/D=0.9～0.98		层流状态下操作,一般是液体沿槽壁螺旋上升再沿桨轴而下
105	LDG			螺带螺杆的组合,具有螺带和螺杆的特性,强化了液体外围的循环		特别对非牛顿型拟塑性及粘弹性液体有效
106	ZDG			锥底,流型似LD
107	ZLG			锥底,流型似LDG

螺杆式搅拌器

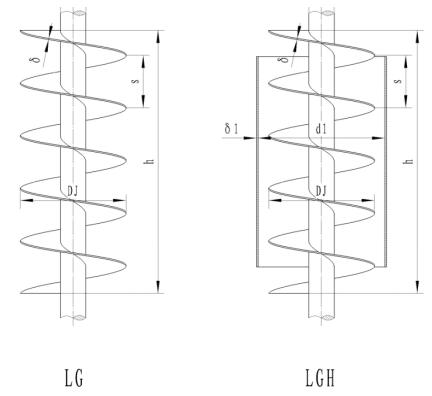

102、螺杆式LG 103、带导流筒螺杆式LGH

螺杆式、带导流筒螺杆式搅拌器主要参数

备注：重量包括H高度内轴的重量，用户可根据需要确定桨高。

螺带螺杆式搅拌器

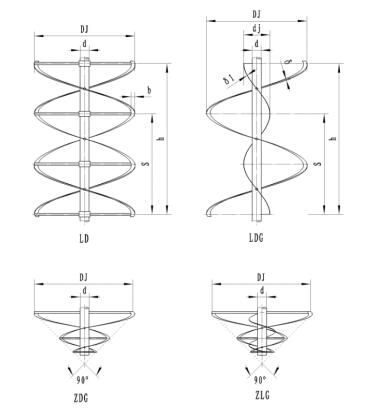

104、螺带式LD 105、螺带螺杆式LDG 106、锥底螺带式ZLD 107、锥底螺带螺杆ZLG

螺带式、螺带螺杆式搅拌器主要参数

备注：重量包括h高度内轴的重量，用户可根据需要确定桨高。
