产品中心

桨式搅拌器

搅拌器的功能概括的说是提供搅拌过程所需要的能量和适宜的流动状态,以达到搅拌过程的目的。而搅拌即可以实现液….液混合、固…液悬浮、气…液或液…液分散等,又往往是完成了其它单元操作如传热、吸收、萃取、溶解、结晶等以及化学反应过程。
本公司生产12大类约119种搅拌器,从常见的包括已有的HB5标准、SB90标准的各种复杂形式或特殊用途的搅拌器,广泛应用在化工、医疗、食品等行业不同介质、不同粘度的搅拌之用。我公司也可以根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或用途的搅拌器。
桨式搅拌器

序号 搅拌器型式 与Y轴夹角θ 常用尺寸 常用运转条件及粘度范围 流动状态 适用范围 备注
1、
2		 PJ、PCJ 0 DJ/D=0.35～0.8
b/DJ=0.1～0.25
Z=2		 μ＜　2000cp
V=1.0～5.0m/s
n= 1～100rpm		 低速时为水平环绕型;高速时为径流型;有挡板时为上下循环流;揣流加强. 低粘度液的混合、分散、固体悬浮、传热、液相反应等. 当DJ/D=0.9以上时并设置多层桨叶,可用于高粘度液的低速搅拌在层流区操作其适用介质粘度可达到10000CP而叶端线速V=1.0～3.0m/s,降低桨叶离底部高度可做刮板用,防止重组份沉附底部,有用于悬浮结晶与萃取等过程
3、
4		 XJ、ZJ 30
〔24、45、60〕		 因有倾角所以有轴向分流,径向分馏和环向分流,流型比平直叶复杂,排出能量比平直叶桨高,综合效果更好.
5～
12		 EJ、ECJ、GJ、GCJ、SJ、SCJ、CJ、CCJ 见图 斜叶桨式的衍生形式,强化了未端上午液流状态,喘流加强,剪切作用明显提高.对两相物性相差很大的混合、分散、悬浮、传热有增效作用 桨型复杂,制造成本高
13、
14		 QJ、CJ 45 轴向分流、径向分流、流型比平直叶复杂,多在低速范围层流区操作 桨底旋转而接近容器的椭圆面, 桨叶平面与旋转垂直面又成45度角兼起刮板用
15、
16		 FJ、FCJ     n= 1～80rpm 形状特别,左右两桨叶一高一低不一轴对称,上下方向搅动范围大,桨叶上多孔在低速、层流条件下产生较好的微观剪切效应. 常用于纤维物料的操作

平直叶桨式搅拌器

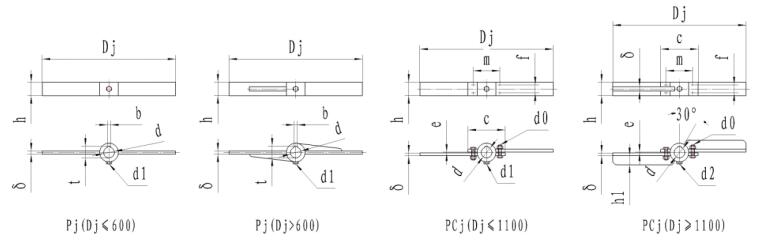

1、平直叶整体桨式(PJ)  2、平直叶可拆桨式(PCJ)
平直叶桨式搅拌器主要尺寸
DJ d d0 d1 d2 δ h h1 b t C m f e N/n不大于 重量〔kg〕
350 30 2-M12 M12 - 10 40 - 8 33.3 120 85 - 3 0.01 1.77
400 30 2-M12 M12 - 10 40 - 8 33.3 120 85 - 3 0.01 1.93
500 40 2-M12 M12 - 12 50 - 12 43.3 140 100 - 3 0.02 3.38
550 40 2-M12 M12 - 12 50 - 12 43.3 140 100 - 3 0.02 3.62
600 40 2-M12 M12 - 12 60 - 12 43.3 140 100 - 3 0.025 4.59
700 50 4-M12 M12 - 16 90 - 14 53.8 140 110 45 5 0.06 10.42
850 50 4-M12 M12 - 16 90 - 14 53.8 140 110 45 5 0.075 12.11
950 50 4-M16 M16 - 16 90 - 14 53.8 150 110 45 5 0.075 13.57
1100 50 4-M16 M16 - 16 120 - 14 53.8 150 110 70 5 0.075 20.95
1100 65 4-M16 M16 16 14 120 50 18 69.4 170 130 70 7 0.2 24.25
1250 65 4-M16 M16 16 14 120 50 18 69.4 170 130 70 7 0.2 27.07
1250 80 4-M16 M16 16 14 150 60 22 85.4 190 150 90 7 0.35 34.04
1400 65 4-M16 M16 16 14 150 50 18 69.4 170 160 90 7 0.25 35.29
1400 80 4-M16 M16 16 16 150 60 22 85.4 200 160 90 7 0.35 43.10
1500 65 4-M16 M16 16 14 150 50 18 69.4 170 130 90 7 0.25 37.63
1500 80 4-M16 M16 16 16 150 60 22 85.4 200 160 90 7 0.35 45.52
1700 80 4-M16 M16 16 16 180 65 22 69.4 200 160 110 7 0.4 59.20
1700 95 4-M22 M22 22 18 180 80 25 100.4 220 170 110 7 0.75 72.20
1800 95 4-M22 M22 22 16 180 80 25 100.4 220 170 110 7 0.54 67.30
1800 110 4-M22 M22 22 20 180 80 28 116.4 250 200 110 9 1.0 85.49
2000 95 4-M22 M22 22 14 200 80 25 100.4 220 170 130 7 0.64 70.66
2000 110 4-M22 M22 22 16 200 80 28 100.4 250 200 130 9 0.8 80.49
2100 95 4-M22 M22 22 14 200 80 25 116.4 220 170 130 7 0.6 72.70
2100 110 4-M22 M22 22 18 200 80 28 100.4 250 200 130 9 1.0 86.30
2240 110 4-M22 M24 22 16 220 80 28 116.4 250 200 140 7 1.0 98.53
2240 130 4-M22 M24 22 18 220 80 32 137.4 270 220 140 9 1.6 112.1
2500 120 6-M22 M24 24 16 250 90 32 127.4 280 230 150 8 1.3 124.7
2500 140 6-M22 M24 24 18 250 90 36 148.4 290 250 150 10 2.0 141.0
2800 150 6-M22 M24 24 18 280 100 32 137.4 270 220 160 8 1.6 172.1
2800 150 6-M22 M30 24 20 280 100 36 158.4 300 260 160 10 2.5 193.9
3150 140 6-M22 M30 24 18 315 110 36 148.4 290 250 170 8 2.0 215.3
3150 160 6-M22 M30 28 20 315 110 40 169.4 310 270 170 10 3.0 241.2
3550 150 6-M22 M30 28 20 355 120 36 150.4 300 260 180 8 2.5 298.3
3550 170 6-M22 M30 28 22 355 120 40 179.4 320 280 180 10 3.6 330.6

斜叶桨式搅拌器

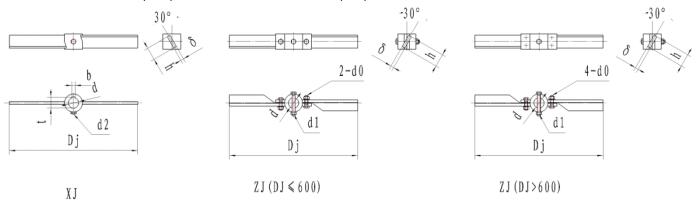

3、斜叶整体桨式(XJ)   4、折叶桨式(ZJ)
斜叶桨式搅拌器主要尺寸
DJ d h 螺栓d0 销轴d1 d2 b t N/n不大于 δ 重量(kg)
不锈钢/碳钢
250 25 35 M10 6 M6 8 28.3 0.0035 3/4 0.67/0.69
280 30 35 8 33.3 0.005 4/6 0.83/0.84
320 30 40 8 33.3 0.005 4/6 0.9/1.1
350 30 40 M12 8 M8 8 33.3 0.006 6/8 1.1/1.38
35 10 38.3
400 35 10 38.3 0.01 8/10 1.55/1.86
40 12 43.3 1.56/1.88
450 40 50 10 12 43.3 0.015 10/10 2.53/2.98
45 14 48.8
500 40 50 M12 10 12 43.3 0.015 10/10 2.53/2.98
45 14 48.8 2.72/2.98
550 40 12 43.3 2.86/2.98
45 14 48.8 2.96/2.98
600 45 60 14 48.8 0.026 10/12 3.7/4.36
55 12 16 59.3
700 50 70 M10 14 53.8 0.04 12/14 6.14/6.89
60 18 64.4
850 55 90 16 59.3 0.053 12/14 9.13/10.43
70 16 20 74.9
950 55 12 16 59.3 9.83/11.52
70 16 20 74.9
1100 60 110 M16 12 18 64.4 0.07 12/14 13.58/15.85
75 16 20 79.9 13.95/16.1
1200 70 120 20 74.9 0.1 14/16 18.81/21.27
80 22 85.4 18.95/21.35
1400 75 140 20 79.9 0.12 14/16 24.93/28.23
80 22 85.4 25.09/28.41
1500 80 150 M20 20 M12 22 85.4 0.23 14/16 30.19/34.5
85 22 90.4
1700 85 180 22 90.4 0.27 14/16 50.93/58.5
90 25 95.4
1800 90 180 25 95.4 0.38 16/18 65.24/73.4
100 28 106.4
2000 95 200 M16 25 100.4 0.38 16/18 71.56/80.5
100 28 106.4
2100 95 220 25 100.4 0.5 16/18 78.13/87.9
110 28 116.4
2300 100 240 M24 24 28 106.1 0.65 18/20 89.64/99.6
120 32 127.4
2500 110 250 28 116.4 0.83 18/20 104.22/115.8
130 32 137.4
2800 120 280 M24 24 M20 32 127.4 1.0 20/22 142/158
140 36 148.4
3150 130 315 M24 24 M20 32 137.4 1.2 20/22 178/198
150 36 158.4
3550 140 355 M24 24 M20 36 148.4 1.5 20/22 224/249
160 40 169.4

折叶桨式搅拌器
5、E型折叶桨式EJ  6、E型折叶可拆桨式ECJ  7、G型折叶桨式GJ  8、G型折叶可拆桨式GCJ  9、S型双折叶桨式SJ  10、S型双折叶可拆桨式SCJ  11、G型双折叶桨式GJ  12、C型双折叶可拆桨式CCJ
折叶桨式搅拌器主要尺寸
DJ d D1 h h1 螺栓d0 b t N/n
不大于		 δ 重量(kg)不锈钢/碳钢
不锈钢/碳钢 SCJ CCJ GJ GCJ
350 30 250 35 30 M12 8 33.3 0.006 6/8 1.496/1.655 1.51/1.67 2.49/2.88 3.306/3.66
35 10 38.3
400 35 280 40 10 38.3 0.01 8/10 2.17/2.38 2.16/2.40 3.65/3.92 4.773/4.978
40 12 43.3
450 40 310 45 38 12 43.3 0.015 10/10 3.192/3.04 3.23/3.08 4.89/4.75 6.086/5.891
45 14 48.8
500 40 350 50 40   12 43.2 0.015 10/10 4.06/3.87 4.12/3.92 5.45/5.31 6.649/6.451
45 14 48.8
550 40 380 55 12 43.3 4.36/4.16 4.78/4.55 6.07/5.93 7.271/7.069
45 14 48.8
600 45 400 60 45 M12 14 48.8 0.026 10/12 5.52/5.99 5.64/6.13 6.85/8.19 10.47/10.37
55 16 59.3
700 50 480 70 50 14 53.8 0.04 12/14 6.99/7.64 7.79/8.48 11.48/12.38 13.96/14.76
60 18 64.4
850 55 560 85 65   16 59.3 0.053 12/14 11.55/12.51 11.69/12.71 15.88/17.26 19.14/20.38
70 20 74.9
950 55 650 95 16 59.3 13.72/14.98 13.93/15.23 18.44/20.23 21.70/23.37
70 20 74.9
1100 60 750 110 80 M16 18 64.4 0.07 12/14 19.86/21.56 20.15/21.91 24.59/26.99 28.09/30.33
75 20 79.9
1200 70 840 120 90 20 74.9 0.1 14/16 26.68/28.61 27.62/29.60 33.38/36.17 37.10/39.73
80 22 85.4
1400 75 1000 140 100   20 79.9 0.12 14/16 34.22/36.89 34.76/37.51 42.01/45.96 45.23/49.52
80 22 85.4
1500 80 1080 150 105 M20 22 85.4 0.23 14/16 42.17/45.23 42.81/45.96 48.89/53.78 53.67/58.34
85 22 90.4
1700 85 1220 170 130 22 90.4 0.27 14/16 53.69/57.64 54.54/58.61 62.58/68.57 67.72/73.47
90 25 95.4
1800 90 1300 180 130 25 95.4 0.38 16/18 64.53/69.16 65.56/70.33 78.60/85.02 84.20/90.38
100 28 106.4
2000 95 1500 200 140   25 100.4 0.38 16/18 80.83/86.61 82.15/88.09 93.01/101.1 96.61/106.49
100 28 106.4
2100 95 1500 210 150 25 100.4 0.5 16/18 90.29/96.65 91.98/98.52 104.2/113.3 110.53119.28
110 28 116.4
2300 100 1650 230 170 M24 28 106.4 0.65 18/20 114.1/121.283 115.66/123.5 136.5/147.1 143.5/153.8
120 32 127.4
2500 110 1800 250 180 28 116.4 0.83 18/20 134.88/143.39 136.7/146.0 160.0/172.6 167.4/179.6
130 32 137.4

曲边斜叶桨式搅拌器

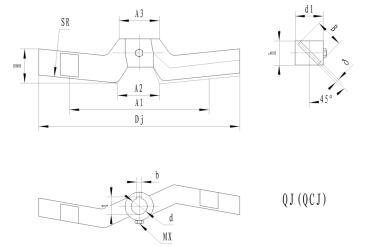

13、曲边斜叶整体桨式QJ  14、曲边斜叶可拆桨式QCJ
曲边斜叶桨式搅拌器主要尺寸
DJ d d1 h SR H A1 A2 A3 键槽 B MX δ 重量(kg)
b t 不锈钢/碳钢 不锈钢 碳钢
200 25 50 35 350 35 / 50 40 8 28.3 30 8 3/4 0.605 0.666
220 25 50 35 400 38 / 55 44 8 28.3 33 8 3/4 0.639 0.712
250 30 65 40 450 42 / 60 50 8 33.3 38 8 4/6 1.239 1.444
280 35 70 45 500 48 / 70 56 10 38.3 40 8 4/6 1.506 1.744
320 35 70 45 550 55 / 80 64 10 38.3 50 10 6/8 2.081 2.426
360 40 75 50 650 60 / 90 70 12 43.3 55 10 6/8 2.571 2.987
400 40 80 55 700 68 / 100 80 12 43.3 60 10 8/10 3.915 4.466
450 45 85 60 800 75 / 110 90 14 48.8 65 10 8/10 4.626 5.280
500 50 90 70 900 85 300 125 100 14 53.8 75 12 10/12 6.761 7.597
560 55 95 80 1000 95 300 140 110 14 59.4 85 12 10/12 8.307 9.328
630 60 100 85 1100 105 350 160 120 18 64.4 95 12 12/14 11.42 12.71
710 65 105 95 1200 120 350 175 140 18 69.4 105 12 12/14 13.93 15.50
800 70 110 100 1400 135 400 200 160 20 74.9 120 12 14/16 19.04 21.02
900 75 120 110 1600 150 500 225 180 20 79.9 130 12 14/16 23.87 26.30
1000 80 140 120 1800 170 600 250 200 22 85.4 150 12 16/18 35.68 38.73
1120 85 150 130 2000 190 700 280 220 22 90.4 160 16 16/18 43.39 47.06
1250 90 160 150 2200 210 800 310 250 25 95.4 180 16 18/20 60.62 65.25
1400 90 180 170 2500 230 900 350 280 28 106.4 200 16 18/20 79.22 85.02
1600 110 190 180 2800 270 1000 400 320 28 116.4 230 16 18/20 101.4 109.0
1800 120 200 200 3200 300 1100 450 350 32 127.4 260 16 18/20 123.7 133.3
2000 130 210 220 3500 330 1100 500 400 32 137.4 290 18 18/20 149.3 160.9
2240 140 220 245 4000 370 1200 560 440 36 148.4 320 18 18/20 182.1 196.5
2500 150 230 270 4500 420 1200 620 500 36 158.4 360 18 20/22 224.4 293.7
2800 160 240 300 5000 470 1200 700 560 40 169.4 400 20 20/22 275.8 293.7
3150 170 250 340 5600 530 1300 780 630 40 179.4 450 20 20/22 361.6 388.7
3550 180 260 380 6300 590 1300 800 700 45 190.4 500 20 20/22 447.1 479.8

花板孔桨式搅拌器
15、花板孔整体桨式FJ  16、花板孔可拆桨式FCJ
花板孔桨式搅拌器主要尺寸
DJ d d1 h m1 m2 MX B1 B2 h1 Φ 键槽 δ 重量(kg)
b t 不锈钢 碳钢 不锈钢 碳钢
250 30 60 55     6 42 4 16 5 8 33.3 1 1.5 1.06 1.12
280 35 70 60     6 50 4 18 6 10 38.3 1 1.5 1.56 1.64
320 40 75 70     6 54 4 20 7 12 43.3 1 1.5 1.98 2.09
360 45 80 75     8 56 6 22 7 14 48.8 1.5 2 2.48 2.60
400 50 85 80     8 60 6 24 8 14 53.8 1.5 2 2.85 3.00
450 55 90 90     8 64 6 26 9 16 59.4 1.5 2 3.44 3.62
500 60 100 95     10 70 6 28 9 18 64.4 1.5 2 4.51 4.73
560 65 105 105     10 75 8 30 10 18 69.4 2 3 5.64 6.21
630 70 110 120     10 78 8 32 10 20 74.9 2 3 6.81 7.49
710 75 120 130     10 86 8 34 11 20 79.9 2 3 8.87 9.71
800 80 135 140 45 111 12 92 8 36 12 22 85.4 2 3 12.5 13.5
900 85 140 160 50 116 12 96 8 38 13 22 90.4 2 3 14.9 16.1
1000 90 150 170 55 126 12 102 12 40 13 25 95.4 3 4 19.9 22.3
1120 100 160 190 60 136 12 112 12 43 14 28 106.4 3 4 24.3 26.1
1250 110 180 210 65 152 16 120 12 48 15 28 116.4 3 4 33.5 35.7
1400 120 190 235 75 162 16 130 12 54 16 32 127.4 3 4 40.3 43.0
1600 130 200 265 80 172 16 140 12 61 18 32 137.4 3 4 48.9 52.3
1800 140 210 300 95 182 16 148 12 69 21 36 148.4 3 4 59.0 63.1
2000 150 220 335 105 192 16 156 15 77 23 36 158.4 4 5 75.5 80.4
2240 160 240 375 120 206 20 166 15 86 26 40 169.4 4 5 101 107
2500 170 250 420 130 216 20 176 15 96 30 40 179.4 4 5 119 126
2800 180 260 470 150 226 20 186 15 107 32 45 190.4 4 5 144 154
3150 190 270 530 170 236 20 196 18 120 35 45 200.4 5 6 181 192
3550 200 280 600 190 246 20 206 18 136 40 45 210.4 5 6 217 230
