搅拌器的功能概括的说是提供搅拌过程所需要的能量和适宜的流动状态,以达到搅拌过程的目的。而搅拌即可以实现液….液混合、固…液悬浮、气…液或液…液分散等,又往往是完成了其它单元操作如传热、吸收、萃取、溶解、结晶等以及化学反应过程。
本公司生产12大类约119种搅拌器,从常见的包括已有的HB5标准、SB90标准的各种复杂形式或特殊用途的搅拌器,广泛应用在化工、医疗、食品等行业不同介质、不同粘度的搅拌之用。我公司也可以根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或用途的搅拌器。

序号	搅拌器型式	与Y轴夹角 θ°	常用尺寸	常用运转条件及粘度范围	流动状态	适用范围	备注
50、51	PY、PDY	0	DJ/D=0.2～0.5 DJ:L:b=20:5:4 Z=6	μ＜50000cp v=4～10m/s n=10～300rpm 斜桨式 v=2～6 m/s	流型类似相对应的直叶、斜叶、后弯叶的开启涡轮式搅拌器，直叶、后弯叶为径向流、有挡板可自桨叶为界形成上下两个循环流；斜叶除径向流外有轴向分流，但圆盘上下的流体混合不如开启涡办。与开启涡轮区别在于中位多一圆盘，圆盘下可以存一些气体，使气体分散更平稳，所以在气体分散吸收过程中它是很合适的。	适用范围广 适用混合、分散、溶解、悬浮、传热、液相反应、气体吸收等	最高转速可达600 rpm
52、53	ZY、ZDY	45
54、55、56、57	WY、WCY、WDY、WKY	0
58、59、60、61	LY、LCY、LDY、LKY
62、63、64、65	HY、HCY、HDY、HKY	0	DJ/D=0.2～0.5 DJ:L:b=20:5:2 Z=6		流型类似直叶、斜叶、后弯叶圆盘涡轮式，但因叶片纵截面成圆弧形，强化了剪切作用，影响了上、下的混合能力，弧叶有利于上下的混合，而圆盘下面存一些气体，所以气体吸收更有效。
66、67、68、69	JY、JCY、JDY、JKY	0

常用圆盘涡轮式搅拌器
50、平直叶圆盘涡轮式PY      51、平直叶对开圆盘涡轮式PDY
52、斜叶圆盘涡轮式ZY        53、斜叶对开圆盘涡轮式ZDY
54、弯叶圆盘涡轮式WY       55、弯叶可拆圆盘涡轮式WCY
56、弯叶对开圆盘涡轮式WDY  57、弯叶可拆对开圆盘涡轮式WKY
58、螺距叶圆盘涡轮式LY       59、螺距叶可拆圆盘涡轮式LCY
60、螺距叶对开圆盘涡轮式LDY  61、螺距叶可拆对开圆盘涡轮式LKY 圆盘涡轮式搅拌器主要尺寸

DJ	d	d1	d2	dm1	dm2	δ	δ1	h	h1	h2	h3	L	L1	键槽		N/n≤	重量(kg)
						碳钢/不锈钢								b	t		碳钢/不锈钢
150	30	50	100	M6		4/3	4/3	30	30	8	10	38		8	33.3	0.008	0.75/0.65
200	30	50	130	M6		4/3	4/3	50	30	8	10	50		8	33.3	0.008	1.04/0.89
250	40	65	170	M8		4/3	4/3	60	35	8	10	62		12	43.3	0.011	1.83/1.49
300	40	65	200	M8		5/4	5/4	60	50	10	10	75		12	43.3	0.018	3.34/2.82
400	50	80	270	M10		6/4	6/4	80	60	14	10	100		14	53.8	0.031	6.26/4.67
500	65	95	330	M10	M12	8/5	8/5	100	70	14	40	125	145	18	69.4	0.089	12.8/8.9
600	65	95	400	M10	M12	8/6	8/6	120	90	24	40	150	190	18	69.4	0.11	18.7/14.9
700	80	120	470	M12	M12	10/6	8/6	140	100	30	40	175	205	22	85.4	0.40	28.2/20.3
800	90	135	530	M12	M12	10/8	10/8	160	110	30	40	200	225	25	95.4	0.42	38.48/30.78
900	100	150	600	M16	M12	12/10	12/10	180	120	35	40	225	240	28	106.4	0.58	51.5/42.93
1000	110	170	660	M16	M12	12/10	12/10	200	130	35	40	250	260	28	116.4	0.77	68.8/57.33
1120	110	180	750	M16	M12	14/12	12/10	225	150	40	50	280		32	127.4	1.18	104.2/91.86
1250	120	190	830	M16	M12	14/12	12/10	250	160	40	50	310		32	137.4	1.31	126.1/110.9
1400	130	200	930	M18	M16	16/14	14/12	280	170	45	50	350		36	148.4	2	175.6/156.7
1600	140	210	1070	M18	M16	16/14	14/12	320	180	45	60	400		36	158.4	2.28	226.1/201.2
1800	150	220	1200	M20	M16	18/16	16/14	360	200	50	60	450		40	169.4	3.25	321.4/290.2
2000	160	240	1330	M20	M16	18/16	16/14	400	210	50	70	500		40	179.4	3.61	390.5/352.1
2240	170	250	1490	M22	M16	20/18	18/16	450	220	60	70	560		45	190.4	5.01	535.2/487.1
2500	180	260	1670	M22	M16	20/18	18/16	500	230	60	80	630		45	200.4	5.57	633.1/602.8

注：该系列搅拌器选型时，一般先决定叶片形状，然后考虑安装维护方便，确定结构型式，通常DJ≤500采用整体式，500≤DJ≤700采用桨叶可拆式，DJ≥800采用轮壳对开式。

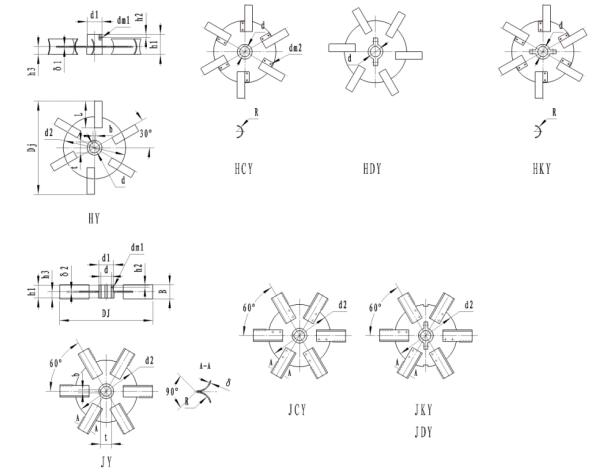

异形叶圆盘涡轮式搅拌器
62、半圆弧圆盘涡轮式HY          63、半圆弧可拆圆盘涡轮式HCY
64、半圆弧对开圆盘涡轮式HDY    65、半圆弧可拆对开圆盘涡轮式HKY  66、箭叶圆盘涡轮式JY             67、箭叶可拆圆盘涡轮式JCY
68、箭叶对开圆盘涡轮式JDY         69、箭叶可拆对开涡轮式JKY 圆盘涡轮式搅拌器主要尺寸

DJ	d	d1	d2	dm1	dm2	δ	δ1	B	h1	h2	h3	L	R	键槽		N/n≤	重量(kg) 碳钢/不锈钢
						碳钢/ 不锈钢								b	t
																	JY	HY
150	30	50	100	M6	-	4/3	4/3	30	30	8	10	38	15	8	33.3	0.008	1.042/0.861	0.875/0.735
200	30	50	130	M6	-	4/3	4/3	50	30	8	10	50	20	8	33.3	0.008	1.602/1.283	1.304/1.058
250	40	65	170	M8	-	4/3	4/3	60	35	8	10	62	25	12	43.3	0.011	2.666/2.154	2.204/1.805
300	40	65	200	M8	-	5/4	5/4	60	50	10	10	75	30	12	43.3	0.018	5.631/3.816	4.798/3.146
400	50	80	270	M10	-	6/4	6/4	80	60	14	10	100	40	14	53.8	0.031	9.468/6.835	7.692/5.644
500	65	95	330	M10	M12	8/5	8/5	100	70	14	40	125	50	18	69.4	0.089	18.54/20.699	14.84/10.11
600	65	95	400	M10	M12	8/6	8/6	120	90	24	40	150	60	18	69.4	0.110	26.538/20.699	21.21/16.68
700	80	120	470	M12	M12	10/6	8/6	140	100	30	40	175	70	22	85.4	0.40	45.741/29.603	36.68/24.13
800	90	135	530	M12	M12	10/8	10/8	160	110	30	40	200	80	25	95.4	0.42	61.396/51.158	49.58/41.64
900	100	150	600	M16	M12	12/10	12/10	180	120	35	40	225	90	28	106.4	0.58	88.125/79.181	74.15/64.12
1000	110	170	660	M16	M12	12/10	12/10	200	130	35	40	250	100	28	116.4	0.77	115.646/99.78	93.45/82.18
1120	110	180	750	M16	M12	14/12	12/10	225	150	40	50	280	110	32	127.4	-	171.133/151.072	138.6/123.1
1250	120	190	830	M16	M12	14/12	12/10	250	160	40	50	310	125	32	137.4	-	209.49/184.62	169.0/149.7
1400	130	200	930	M16	M16	16/14	14/12	280	170	45	50	350	140	36	148.4	-	271.39/260.57	233.4/209.5
1600	140	210	1070	M16	M16	16/14	14/12	320	180	45	60	400	160	36	158.4	-	376.123/335.667	300.4/269
1800	150	220	1200	M20	M16	18/16	16/14	360	200	50	60	450	180	40	169.4	-	532.74/482.00	424.9/385.6
2000	160	240	1330	M20	M16	18/16	16/14	400	210	50	70	500	200	40	179.4	-	649.15/586.58	517/468.5
2240	170	250	1490	M22	M16	20/18	18/16	450	220	60	70	560	220	45	190.4	-	888.3/810.24	704.7/644.3
2500	180	260	1670	M22	M16	20/18	18/16	500	230	60	80	630	250	45	200.4	-	1099.5/1002	871.5/795.9

注：该系列搅拌器选型时，一般先决定叶片形状，然后考虑安装维护方便，确定结构型式，通常DJ≤500采用整体式，500≤DJ≤700采用桨叶可拆式，DJ≥800采用轮壳对开式。
