推进式搅拌器

搅拌器的功能概括的说是提供搅拌过程所需要的能量和适宜的流动状态,以达到搅拌过程的目的。而搅拌即可以实现液….液混合、固…液悬浮、气…液或液…液分散等,又往往是完成了其它单元操作如传热、吸收、萃取、溶解、结晶等以及化学反应过程。
本公司生产12大类约119种搅拌器,从常见的包括已有的HB5标准、SB90标准的各种复杂形式或特殊用途的搅拌器,广泛应用在化工、医疗、食品等行业不同介质、不同粘度的搅拌之用。我公司也可以根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或用途的搅拌器。

序号 搅拌器型式 常用尺寸 常用运转条件及粘度范围 流动状态 适用范围 备注
73、74、75、76、77、78 TXL、TWL、TVL、TXR、TWR、TVR DJ/D=0.2~0.5
S/DJ=1
Z=3
μ<2000cp
n=100~
500rpm
V=3~15m/s
典型的轴流型搅拌器,高排液量、循环速度高,剪切力小。采用挡板或导流筒则轴向循环更强。循环能力强,功能消耗低。 很适合低粘度大容量均相、混合。还有低粘度液的传热、反应、固液比小的悬浮、溶解。 最高转速可达1750rpm,高最v=25m/s。转速在500rpm以下适用介质粘度可到50000cp。
79、80、81、82、83、84 SXL、SWL、SVL、SXR、SWR、SVR DJ/D=0.2~0.5
S/DJ=1
Z=4
  流型与搅拌状态与三叶相同,但在相同条件下可输入更大些的搅拌功率。

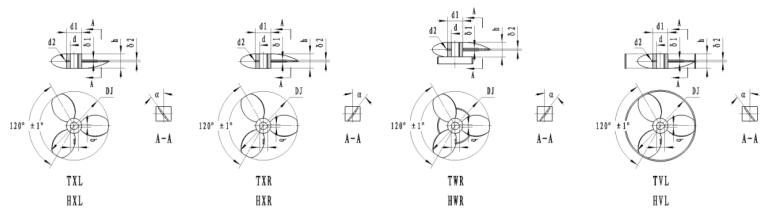

三叶推进式搅拌器
73、三叶左旋推进式TXL             74、三叶左旋稳定环推进式TWL
75、三叶左旋导流筒推进式TVL       76、三叶右旋推进式TXR
77、三叶右旋稳定环推进式TWR      78、三叶右旋导流筒推进式TVR

推进式搅拌器主要尺寸
DJ d d1 d2 α h 键槽 N/n≤ δ1 δ2 重量(kg)
b t 不锈钢/碳钢
150 25
30
60 M12 49°2′ 45 8
8
28.3
33.3
0.005 12/10 6/5 1.32/1.25
1.23/1.16
200 30
35
60 M12 43°18′ 55 8
10
33.3
38.3
0.008 12/10 6/5 2.12/1.93
2.01/1.81
250 35
40
80 M12 41°20′ 60 10
12
38.3
43.3
0.01 12/10 6/5 3.23/2.93
3.09/2.79
300 35
40
45
80 M12 39°57′ 65 10
12
14
38.3
43.3
48.8
0.015 12/12 7/6 5.38/5.23
4.9/4.75
4.75/4.5
400 45
50
55
90 M16 38°9′ 85 14
14
16
48.8
53.8
59.3
0.031 14/14 8/8 10/10
9.77/9.77
9.49/9.49
500 55
60
65
110 M16 37°1′ 105 16
18
18
59.3
64.4
69.4
0.062 18/18 10/10 20.43/20.43
20.05/20.05
19.65/19.65
600 60
65
70
110 M20 34°15′ 125 18
18
20
64.4
69.4
74.9
0.1 20/22 10/12 27.95/30.3
27.4/29.81
26.94/29.28
700 70
75
80
140 M20 32°9′ 150 20
20
22
74.9
79.4
85.4
0.15 22/22 12/12 40.78/40.78
40.11/40.11
39.38/39.38
850 80
90
100
160 M20 30°36′ 160 22
25
28
85.4
95.4
106.4
0.176 24/25 14/14 64/72
950 80
90
100
160 M20 27°53′ 160 22
25
28
85.4
95.4
106.4
0.22 25/28 15/15 91/102
1200 100
110
160 M20 22°43′ 160 28
28
106.4
116.4
0.35     121/135
1500 110
120
180 M24 20°39′ 180 28
32
116.4
127.4
0.41     190/211
1800 120
130
200 M24 19°14′ 200 32
32
127.4
137.4
0.58     245/271
2000 130
140
150
220 M30 19°4′ 220 32
36
36
137.4
148.4
158.4
0.8     316/345

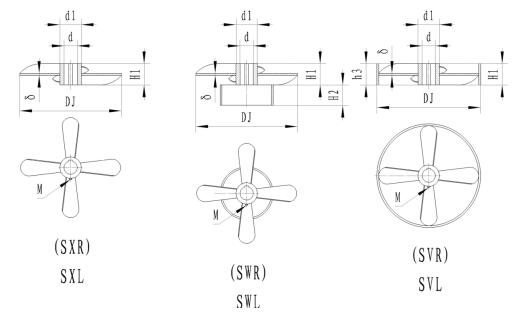

四叶推进式搅拌器
79、四叶左旋推进式SXL            80、四叶左旋稳定环推进式SWL
81、四叶左旋导流筒推进式SVL      82、四叶右旋推进式SXR
83、四叶右旋稳定环推进式SWR      84、四叶右旋导流筒推进式SVR
推进式搅拌器主要尺寸表
DJ d d1 h1 h2 h3 D2 M δ 重量(kg)
不锈钢 碳钢 不锈钢 碳钢
200 30 60 55 50 50 135 10 5 6 1.65 1.81
220 35 70 55 50 50 150 10 5 6 2.21 2.39
250 40 75 60 60 60 170 10 5 6 2.73 2.97
280 40 75 65 60 60 190 10 5 6 3.23 3.54
320 45 80 75 70 70 215 10 6 8 4.54 5.35
360 50 85 85 80 80 240 10 6 8 5.61 6.62
400 55 90 95 90 90 270 12 6 8 7.09 8.43
450 60 100 100 95 95 300 12 8 10 11.03 12.74
500 65 105 105 100 100 335 12 8 10 13.10 15.15
560 70 110 115 110 100 375 12 10 12 17.90 20.36
630 75 120 130 120 120 420 12 12 12 22.74 25.77
710 80 130 140 130 130 475 16 12 14 32.81 36.51
800 85 140 150 140 140 535 16 14 14 41.48 46.29
900 90 150 155 150 140 600 16 14 16 58.55 64.63
1000 95 155 155 150 140 670 16 14 16 70.41 78.01
1120 100 160 160 150 150 750 20 14 16 87.59 97.38
1250 110 180 160 150 150 840 20 16 18 126.97 139.73
1400 120 190 180 170 170 940 20 16 18 152.55 167.70
1600 130 200 200 190 190 1070 20 16 18 158.36 218.39
1800 140 210 210 200 200 1200 20 18 20 275.88 301.28
2000 150 220 220 210 210 1340 20 18 20 338.87 370.49
