异形三叶四叶旋桨式搅拌器

搅拌器的功能概括的说是提供搅拌过程所需要的能量和适宜的流动状态,以达到搅拌过程的目的。而搅拌即可以实现液….液混合、固…液悬浮、气…液或液…液分散等,又往往是完成了其它单元操作如传热、吸收、萃取、溶解、结晶等以及化学反应过程。
本公司生产12大类约119种搅拌器,从常见的包括已有的HB5标准、SB90标准的各种复杂形式或特殊用途的搅拌器,广泛应用在化工、医疗、食品等行业不同介质、不同粘度的搅拌之用。我公司也可以根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或用途的搅拌器。

序号	搅拌器型式	常用运转条件及粘度范围	流动状态	适用范围	备注
93、94	CL、CR	n=100～600rpm	相当于三斜叶开启涡轮式的叶子后缘成锯齿状,增大的剪切界面强化了小涡流的产生、溶解、分散能力，还有分裂粉碎能力	低粘度介质的固体溶解、分散；高粘度分散相的混合、分散。	多用在特殊条件下操作。
95、96	QL、QR	n=100～600rpm	高速轴流型搅拌器	悬浮、分散、混合、溶解。
97	HQ	μ＜10000cp n=80～150rpm V=10m/s	径流型，配合指形挡板可得上下循环流。循环大，在挡板配合下剪切作用也好。	固体悬浮、溶解、悬浮、传热、液相反应等过程都很适用。
98、99	SQ、SCQ		流型同HQ型搅拌器，四叶后掠式比HQ三叶后掠式搅拌强度、搅拌功率都要大。
100	SZP		流型同HQ型搅拌器，四叶后掠式比HQ三叶后掠式搅拌强度、搅拌功率都要大。

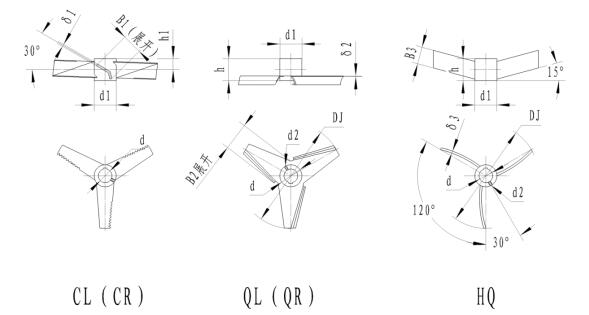

异形三叶类搅拌器
93、三叶后齿左旋式CL 94、三叶后齿右旋式CR
95、三叶翘曲左旋式QL 96、三叶翘曲右旋式QR
97、三叶后掠整体式HQ

异形三叶搅拌器主要参数

D_J	d	d₁	h	B₁	δ₁	B₂	δ₂	B₃	δ₃	B₄	δ₄	d₂	重量（kg）
D_J	d	d₁	h	B₁	δ₁	B₂	δ₂	B₃	δ₃	B₄	δ₄	d₂	CR	QR	HQ	KG
200	25	50	50	40	4	60	4	20	4	50	6	M6	0.863	0.933	0.721	0.588
220	30	60	60	44	4	60	4	22	4	60	6	M6	1.3333	1.416	1.166	1.009
250	35	70	70	50	6	75	6	25	6	70	8	M8	2.226	2.385	1.908	1.61
280	40	75	75	56	6	85	6	28	6	75	8	M8	2.67	2.873	2.265	1.886
320	45	80	80	64	6	95	8	32	8	80	810	M8	3.253	3.976	2.892	2.224
360	50	85	85	72	8	110	8	36	8	90	10	M8	4.345	4.811	3.413	2.54
400	55	90	90	80	8	120	8	40	8	100	10	M10	5.156	5.74	3.988	2.908
450	60	100	100	90	8	130	10	45	10	110	12	M10	6.920	8.591	5.806	4.11
500	65	105	105	100	10	150	10	50	10	120	12	M10	9.265	10.43	6.938	4.811
560	70	110	110	112	10	165	10	56	10	130	14	M10	10.81	12.3	7.847	5.229
630	75	120	120	126	10	190	12	63	12	150	14	M12	14.06	17.84	11.03	6.935
710	80	130	130	142	10	210	12	71	12	160	16	M12	18.11	22.96	14.24	9.165
800	85	140	140	160	12	230	12	80	12	170	16	M12	25.60	29.33	18.14	11.64
900	90	150	150	180	12	250	14	90	14	180	18	M12	32.40	41.87	24.25	14.87
1000	100	160	160	200	12	280	14	100	14	200	18	M16	39.13	50.04	29.24	17.31
1120	110	180	180	224	14	310	16	112	16	210	20	M16	57.27	72.11	42.38	25.51
1250	120	190	190	250	14	350	16	125	16	220	22	M16	69.15	87.83	50.41	29.95
1400	130	200	200	280	16	390	18	140	18	240	25	M16	91.78	117.5	64.09	35.90
1600	140	210	210	320	16	440	18	160	18	250	28	M16	115.5	149.5	78.86	44.04
1800	150	220	220	360	18	500	20	180	20	260	30	M20	155.7	202.6	102.1	53.21
2000	160	240	240	400	18	560	20	200	20	280	34	M20	196.6	254.6	130.2	76.11

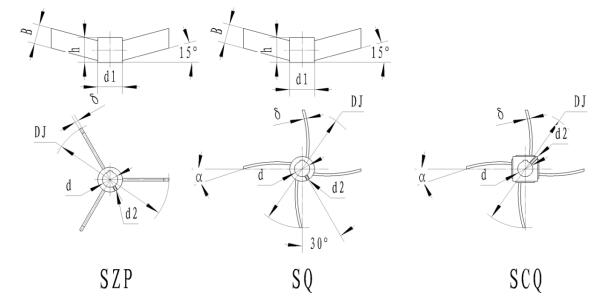

四叶后掠及三叶锥底平桨式搅拌器
98、四叶后掠整体式SQ 99、四叶后掠可拆式SCQ
100、三叶锥底平桨式SZP

四叶后掠型有三叶锥底型搅拌器主要参数

D_J	d	d₁	h	d₂	δ 碳钢/ 不锈钢	H	重量（kg）
D_J	d	d₁	h	d₂	δ 碳钢/ 不锈钢	H	SQ	SCQ	SZP
200	25	50	50	M6	6/4	20	0.863	1.19	0.785
220	30	60	60	M6	6/4	22	1.35	1.65	1.25
250	35	70	70	M8	8/5	25	2.21	2.69	2.04
280	40	75	75	M8	8/6	28	2.78	3.34	2.50
320	45	80	80	M8	8/6	32	3.23	3.88	2.94
360	50	85	85	M8	10/8	36	4.19	4.93	3.72
400	55	90	90	M10	10/8	40	4.88	5.73	4.32
450	60	100	100	M10	10/8	45	6.54	7.75	5.85
500	65	105	105	M10	12/10	50	8.67	10.0	7.66
560	70	110	110	M10	12/10	56	10.1	11.5	8.63
630	75	120	120	M12	12/10	63	12.5	14.5	10.9
710	80	130	130	M12	12/10	71	16.8	18.9	14.5
800	85	140	140	M12	12/10	80	22.9	26.1	19.6
900	90	150	150	M12	14/12	90	29.0	33.0	24.7
1000	100	160	160	M16	14/12	100	34.9	39.5	29.6
1120	110	180	180	M16	16/14	112	50.6	57.3	42.9
1250	120	190	190	M16	16/14	125	61.8	69.4	51.8
1400	130	200	200	M16	16/14	140	72.9	81.5	60.8
1600	140	210	210	M16	18/16	160	100	110	81.6
1800	150	220	220	M20	18/16	180	123	133	98.9
2000	160	240	240	M20	18/16	200	156	170	126
