一、概述
采用本设备能在石油、化工装备中对管道内工艺状况下的各种有毒、有害、易燃等危险的中、低压气、液介质进行无泄漏采样，样品的代表性强、准确性高。本采样器密封性好、有效地防止有毒、有害介质对操作者的伤害。同时不会污染环境、避免了易燃、易爆介质在采样时可能造成的危险事故，符合国家对环保和防火、防爆规范的要求。

二、产品规格、型号及技术参数（见表1）
表1

型号技术参数	HQ-401	HQ-402	HQ-403	HQ-404
设计压力MPa	0—4	0—4	0—4	0—4
采样温度℃	-20—80	-20—400	-20—60	-20—60
采样量ml	60—100	60—100	60—100	60—100
外形尺寸	1200×680×240	1200×680×350	1200×500×240	1200×500×240

三、产品尺寸
1、HQ-401型采样器（采样接管流程图见图1、安装尺寸示意图见图2、编号说明见表2）




表2

序号	名称	数量	说明
1	排凝口	1	DN15带配对凹凸面法兰
2	采样进口	1	DN15带配对凹凸面法兰
3	采样出口	1	DN15带配对凹凸面法兰
4	放空口	1	DN15带配对凹凸面法兰
5	样箱	1	680×240×800
6	安全锁	1	带拉手
7	箱门	1	718×598×20
8	散热窗	2	后箱板与箱门相同
9	箱架	1	680×240×400

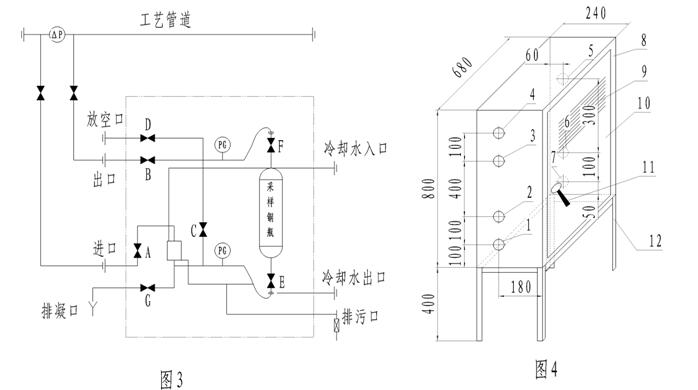

2、HQ-402型采样器（采样接管流程图见图3、安装尺寸示意图见图4、编号说明见表3）
表3

序号	名称	数量	说明
1	排凝口	1	DN15带配对凹凸面法兰
2	采样进口	1	DN15带配对凹凸面法兰
3	采样出口	1	DN15带配对凹凸面法兰
4	放空口	1	DN15带配对凹凸面法兰
5	冷却水出口	1	DN15带配对凹凸面法兰
6	冷却水入口	1	DN15带配对凹凸面法兰
7	排污口	1	DN15带配对凹凸面法兰
8	样箱	1	680×350×800
9	散热窗	2	后箱板与箱门相同
10	箱门	1	718×598×20
11	安全锁	1	带拉手
12	箱架	1	680×240×400

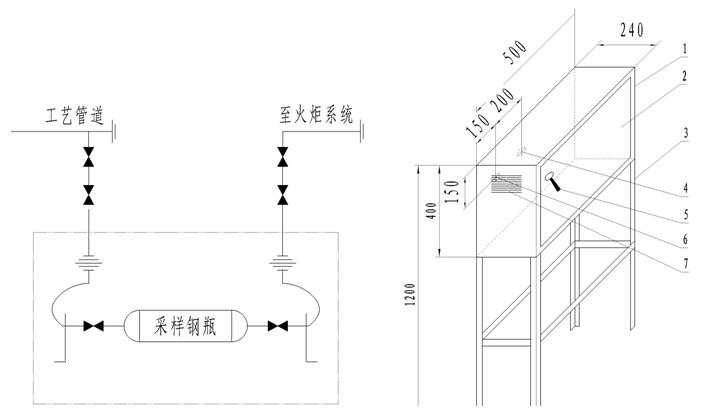

3、HQ-403型采样器（采样接管流程图见图5、安装尺寸示意图见图6、编号说明见表4）



表4

序号	名称	数量	说明
1	样箱	1	500×240×400
2	箱门	1	418×318×20
3	箱架	1	500×240×800
4	采样出口	1	Φ24
5	安全锁	1	带拉手
6	采样进口	1	Φ24
7	散热窗	2	两侧面相同

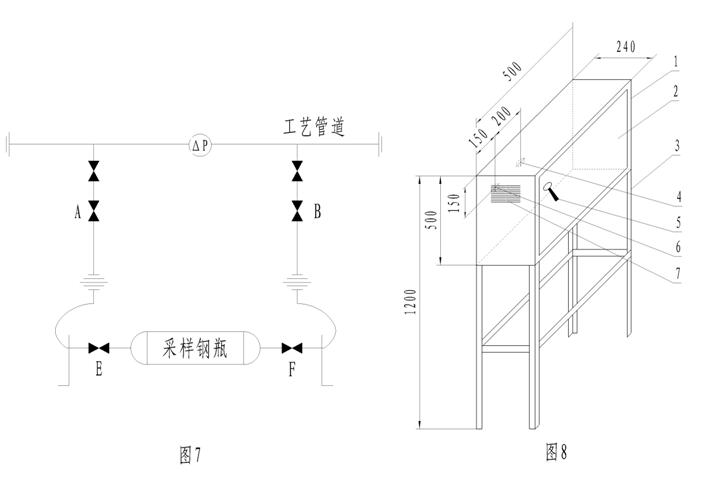

4、HQ-404型采样器（采样接管流程图见图7、安装尺寸示意图见图8、编号说明见表5
表5

序号	名称	数量	说明
1	样箱	1	500×240×400
2	箱门	1	418×318×20
3	箱架	1	500×240×800
4	采样出口	1	Φ24
5	安全锁	1	带拉手
6	采样进口	1	Φ24
7	散热窗	2	两侧面相同




四、使用说明
1、采样前各阀门均处于关闭状态、装上采样钢瓶。
2、依次打开阀门A、B及钢瓶两端切数阀E、F，介质经钢瓶循环采样。
3、待压力表指示稳定后，关闭阀A、B、E、F；打开阀C、D将系统内压力降到正常压力（压力表指示降至常压稳定）。
4、关闭阀门C、D，取下钢瓶。
5、阀G为排液阀，用于排出系统内残液，不排液时关闭。
6、为保证正常采样，采样进出口需要一定压差，一般要求压差不小于0.01MPa。

五、注意事项
1、采样瓶采集介质应为其容积的70%—85%。
2、已装满采样介质的采样瓶，必须远离火源，禁止接近高温和阳光暴晒。
3、使用前应仔细检查采样器各管道接头是否联接坚密，如有松动，应及时检修后方可使用。
4、采样瓶与软管接头密封件应经常检查，如有损坏，应及时更换。

六、订货须知
1、本厂生产的全封闭采样器，其法兰标准采用JB标准，用户如采用HG、GB、SH或ANSI、JIS等法兰标准，应在合同中注明。
2、箱体材质为碳钢，其余为不锈钢（或按用户要求而定）。
3、采样器容积：100ml（或按用户要而定）
4、除样本所列产品外，我厂可根据用户需要，设计、制造符合特殊工艺要求的采样器。
