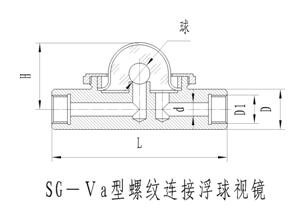

SG-Ⅴa螺纹连接浮球型视镜

一、性能特点
视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品、造纸等工业生产装置的管道中,能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

二、产品型号标注

标记示例:
选择单压型法兰连接式视镜,内部结构摆板式,法兰公称压力为0.6MPa,公称直径80mm,主体材料为低碳钢。
表示方法:SG-Ⅱ-P-0.6-80/C。
表1
类 型



螺 纹 型
浮球型 框式
对夹型
框式单压型 压力容器
视镜

全螺纹 螺纹
连接
连接
形式


螺  纹






代号 Ⅲa Ⅲb Ⅴa Ⅴb Ⅷa Ⅷb

表2
结构形式 直颈式 缩颈式 偏颈式 叶轮式 摆板式 浮球式
示意图





代号 A B C D P F

注:本表结构形式主要针对Ⅰ型、Ⅱ型和Ⅲ型。

三、SG-Ⅴa螺纹连接浮球型视镜技术参数:
公称直径 d D1 D L H 球Φ 图   号
20 16 G3/4″ 38 120 70 18 HGS0-128-01-1~4
25 16 G1″ 40 120 70 18 HGS0-128-01-1~4
32 16 G11/4″ 50 124 76 18 HGS0-128-01-1~4
40 16 G11/2″ 56 124 80 18 HGS0-128-01-1~4
50 16 G2″ 66 124 85 18 HGS0-128-01-1~4
注:PN≤0.6MPa,工作压力≤0.3MPa,工作温度≤180℃。
