首页视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品、造纸等工业生产装置的管道中，能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
二、产品型号标注
标记示例：
选择单压型法兰连接式视镜，内部结构摆板式，法兰公称压力为0.6MPa,公称直径80mm，主体材料为低碳钢。
表示方法：SG-Ⅱ-P-0.6-80/C。
表1
| 类 型 | 对 夹 型 |
单 压 型 |
螺 纹 型 | 管 型 |
浮球型 | 框式 对夹型 |
框式单压型 | 压力容器 视镜 |
其 它 |
|||
| 全螺纹 | 螺纹 连接 |
|||||||||||
| 连接 形式 |
法 兰 |
法 兰 |
螺 纹 | 法 兰 |
螺 纹 |
法 兰 |
法 兰 |
法 兰 |
带 颈 |
法 兰 |
||
| 代号 | Ⅰ | Ⅱ | Ⅲa | Ⅲb | Ⅴ | Ⅴa | Ⅴb | Ⅵ | Ⅶ | Ⅷa | Ⅷb | Ⅸ |
表2
| 结构形式 | 直颈式 | 缩颈式 | 偏颈式 | 叶轮式 | 摆板式 | 浮球式 |
| 示意图 |  |
 |
 |
 |
 |
 |
| 代号 | A | B | C | D | P | F |

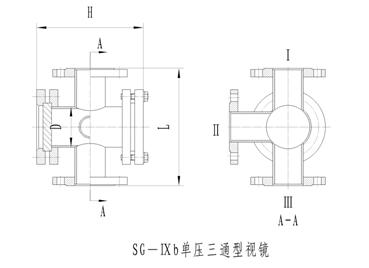

三、SG-Ⅸb单压三通型视镜技术参数：
| DN | L | D | H | |||
| Ⅰ | Ⅱ | Ⅲ | PN=0.25 | PN=0.6 | ||
| 25 | 40 | 40 | 260 | 95 | 226 | 234 |
| 25 | 50 | 50 | 320 | 140 | 266 | 278 |
| 25 | 65 | 65 | 320 | 140 | 266 | 278 |
| 40 | 80 | 80 | 360 | 165 | 300 | 308 |
| 40 | 100 | 100 | 360 | 165 | 300 | 308 |
| 25 | 40 | 50 | 320 | 140 | 266 | 278 |
| 40 | 50 | 65 | 320 | 140 | 266 | 278 |
| 50 | 65 | 80 | 360 | 165 | 300 | 308 |
| 50 | 80 | 100 | 360 | 165 | 300 | 308 |
