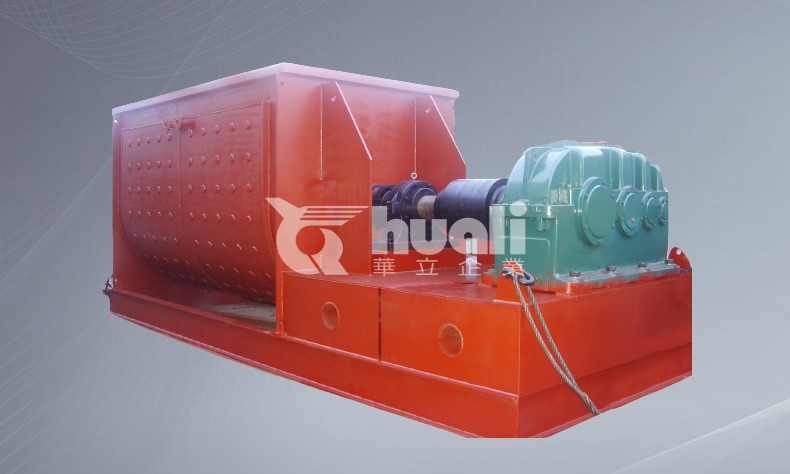

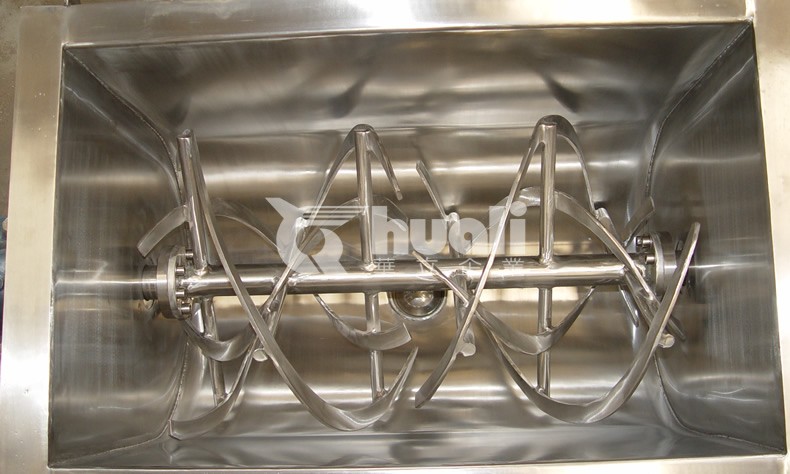

HTM型螺条式混合机结构如图所示，它有传动部件、筒体、筒盖、特殊布置的螺条主轴、出料阀等组成。
二、应用领域
本设备主要用于化工、制药、食品、农药、塑料、颜料、化妆品和饲料添加剂等行业的粉状和颗粒物料混合。
三、主要性能参数及技术规格
|
型号
|
工作容积（L） |
全容积 |
功率（Kw） |
主轴转速 |
长宽高 |
|
14 |
140 |
200 |
1.1 |
60 |
950×430×540 |
|
28 |
280 |
365 |
2.2 |
60 |
1200×530×640 |
|
50 |
500 |
640 |
4 |
55 |
1500×600×740 |
|
70 |
700 |
870 |
4 |
45 |
1500×730×840 |
|
100 |
1000 |
1200 |
5.5 |
45 |
1950×750×920 |
|
150 |
1500 |
1650 |
5.5 |
40 |
2150×850×1020 |
|
180 |
1800 |
2100 |
7.5 |
35 |
2350×900×1070 |
|
200 |
2000 |
2320 |
11 |
35 |
2350×950×1120 |
|
230 |
2300 |
2600 |
11 |
30 |
2700×950×1120 |
|
290 |
2900 |
3200 |
15 |
25 |
3000×1000×1170 |
|
350 |
3500 |
3830 |
18.5 |
25 |
3000×1100×1270 |
|
450 |
4500 |
4900 |
22 |
25 |
3000×1250×1420 |
|
520 |
5200 |
5650 |
22 |
20 |
3000×1350×1520 |
|
620 |
6200 |
6800 |
30 |
20 |
3600×1350×1520 |
|
750 |
7500 |
8200 |
37 |
18 |
4000×1370×1570 |
|
880 |
8800 |
9600 |
37 |
18 |
4200×1400×1590 |
|
1000 |
10000 |
11000 |
45 |
16 |
4500×1500×1760 |
|
1200 |
12000 |
14715 |
132 |
15 |
3610×1828×2028 |
|
1600 |
16000 |
17823 |
132 |
15 |
3962×2134×2337 |
|
2000 |
17000 |
20000 |
132 |
15 |
4450×2134×2337 |
四、本厂该产品先进之处、品质保证
1、用本厂特殊设计的传动齿轮箱，结构紧凑，传动精确，寿命长，噪声低，安装较为简单。
2、焊接筒体，增加整体刚性，无泄漏，减少卫生死角，美观大方。
3、分段式法兰联结主轴，确保主轴应有的加工精度。
4、嵌装式机械、盘根双道密封确保零泄漏。
五、订货须知
1、标准机型无喷液装置，如需要时在订合同时注明喷液（一般物料含水量不超过15%）头数量和布置方位等。
2、如需要带夹套混合机，在订货合同中注明：夹套内的介质、最高工作压力、最高工作温度等技术参数。
3、标准机型为手动底部中心出料，如需要气动或其它位置出料时，请在合同中注明。
4、如需要与物料接触部分为不锈钢材质时，请在订货时注明不锈钢牌号和表面抛光要求等。

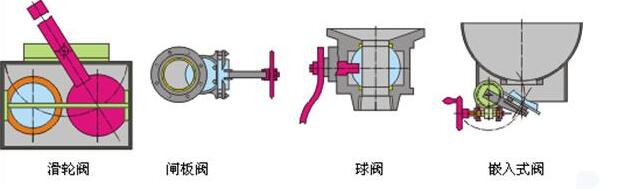

以上设备有多种阀门可供选择,嵌入式阀、闸板阀、碟阀、球阀、滑轮阀，电动、气动、手动操作均可。
