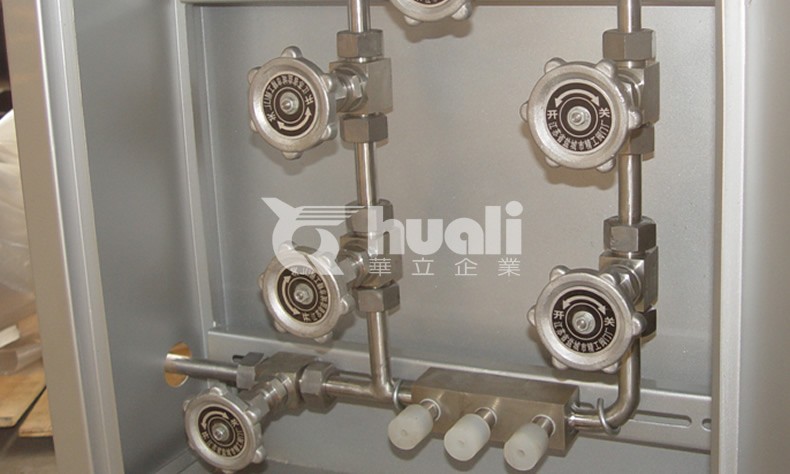

CYQ系列密闭采样器

一、设计条件:
压力:1.6、2.0、2.5、4.0、5.0、10.0MPa
温度:-40~600℃
操作介质:气体、液体、液化气体
采样量:100ml、150 ml、300 ml、500 ml、700 ml
采用标准:SH3501-97、GB50235-97、GB50236-98

二、适用范围
适用于石油化工装置气体、液体、液化气体的采样,尤其适用于易燃、易爆、有毒、强腐蚀介质的采样。操作简单方便、使用安全可靠。

三、操作方法
1、准工作状态,阀A、B1、
B2、C1、C2、D处于关闭状态。
2、采样时,先打开阀B1、B2、
C1、C2 ,使系统循环2~5分
钟,待采样器中残留介质置干净
后,再用针管采样。
3、采样后,关闭阀B1、B2,打开
阀D,吹扫1分钟后,关闭阀C1、
C2,最后关闭阀D,采样结束。

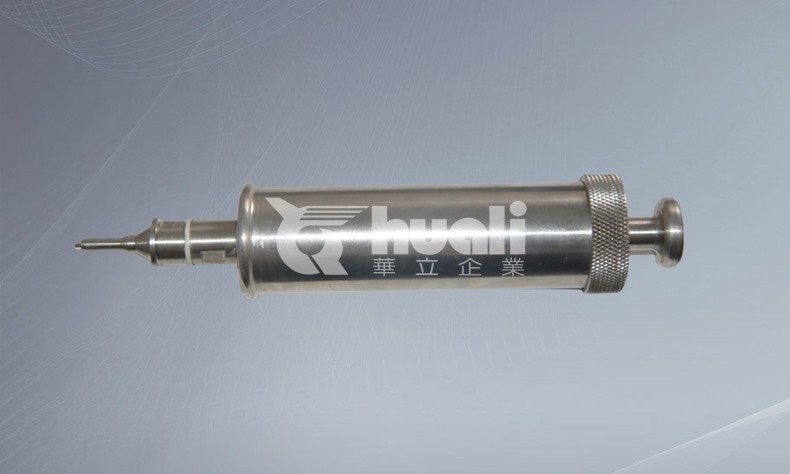

4、采样时把采样接头(带顶针)
拧在针筒上(连接螺纹为M10X1),然后把顶针端插入采样点接头内,抽动针筒活塞,使介质进入针筒内,当达到所需采样量时,拔出针筒;当需要分析采样介质时,针筒内介质通过专用接头,注入到分析仪器内。

四、注意事项
1、经常注意检查密封垫的严密性,发现泄漏,及时更换。
2、装满介质的采样瓶,必须远离火源,禁止阳光曝晒及接触热源。
